打开CAD图纸显示“未找到参照物”解决办法



主要症状

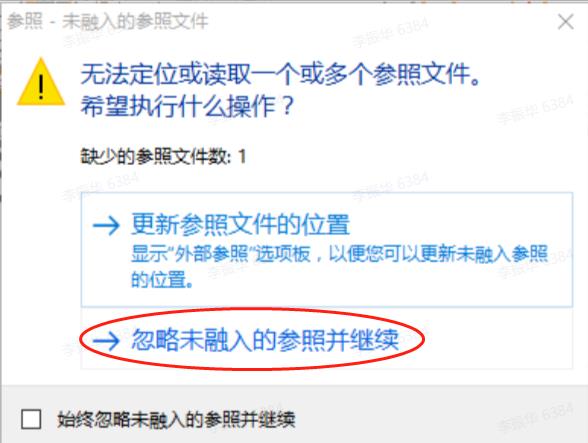

CAD打开图纸，提示“缺少参照文件”或“未找到参照文件”等提醒，一般有：

“无法定位或读取一个或多个参照文件。希望执行什么操作？”

“缺少的参照文件数：XX”

“未找到的参照文件数：XX”





解决步骤

1、忽略提示打开图纸。选择“忽略未融入的参照并继续”，打开图纸文件



2、打开外部参照管理。

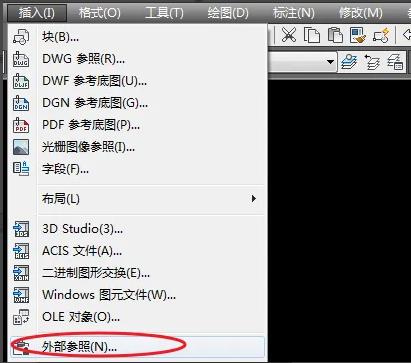

1）命令路径：【插入】→【外部参照】

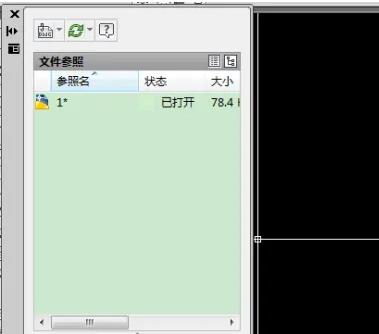

2）打开文件参照管理窗口（如图）



3、寻找错误文件

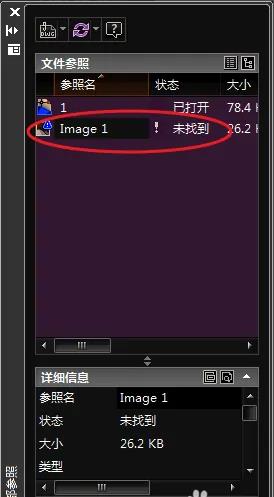

在参照列表内，找到状态栏中，带有“！未找到”标识的项，即为出错的外部参照项

4、拆离外部参照

右键单击出错的参照项目，选择【拆离】，即可移除该项

5、检查参照列表

步骤4完成后，检查参照列表，确定没有更多的错误项，重新保存图纸即可
